員工培訓
專業類培訓-《納米壓印技術及應用》來源：中圖科技 發布時間：2018-07-31 點擊：4304 次2018年7月27日，每月一度的公司級培訓如期而至，本期培訓邀請到專業十足的研發部經理付星星擔任培訓講師，付博給大家?guī)砹朔浅８叽笊系膶I(yè)類課程——《納米壓印技術及應用》。
.jpg) 培訓現場
此次培訓，付博首先對納米壓印技術進行了詳細的介紹，全面介紹壓印技術的關鍵技術點及其優勢。同時，付博還給大家分享目前納米壓印技術在LED領域、5G通信、環保監測、液晶顯示等領域的應用情況，除了以上大領域的介紹，付博還給大家普及了身邊會接觸到跟納米壓印研究方向相關的物品，小伙伴們都聽得津津有味。培訓中，付博還給大家講述了自己在做SERS芯片的相關研究時的趣事，大家也在歡聲笑語中對納米壓印技術有了更進一步的認識。
.jpg) 講師風采
下面，讓小編給大家整理羅列部分重要知識點吧！

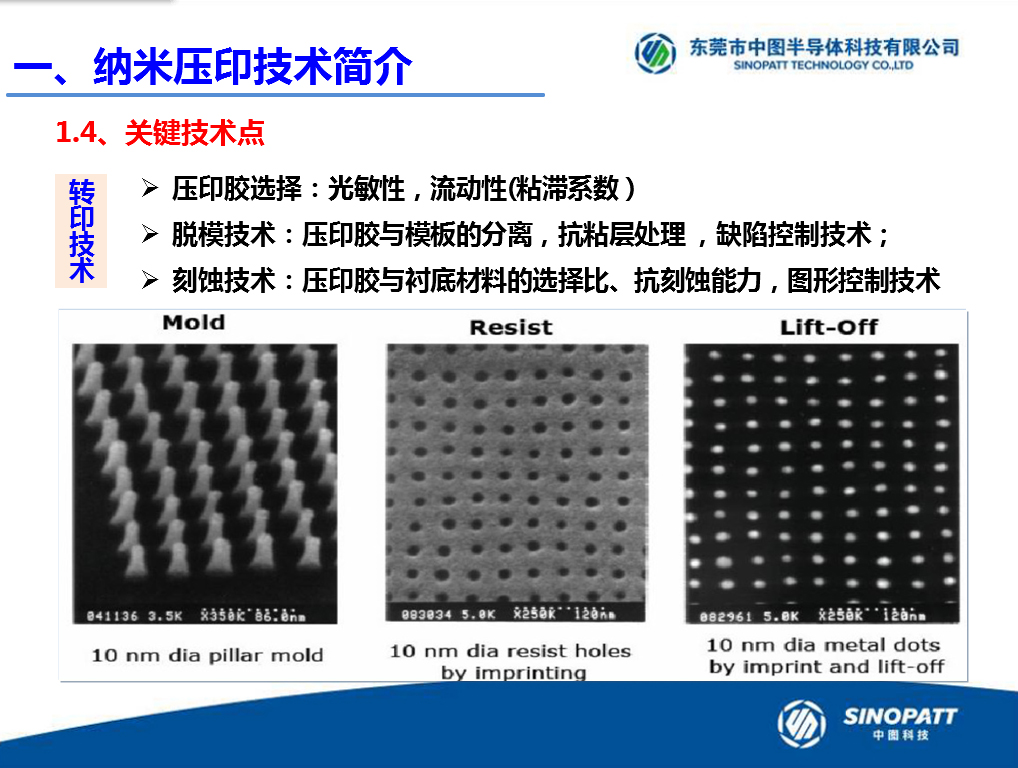

1、納米壓印關鍵技術點

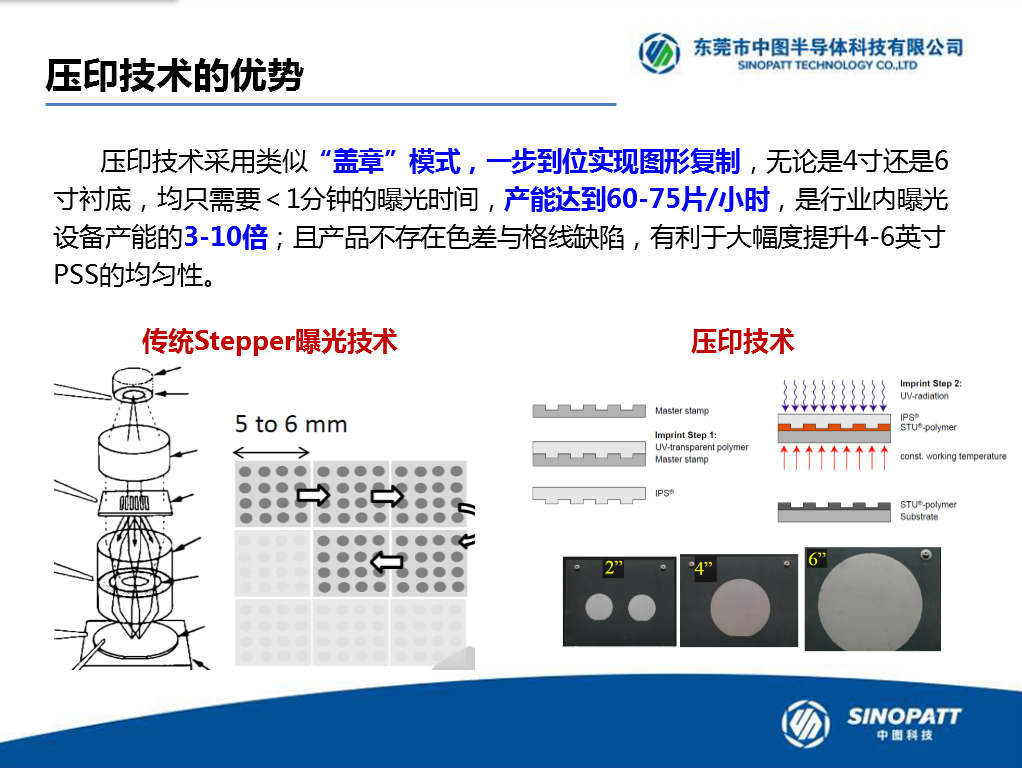

.jpg) 2、納米壓印在圖形化中的優勢

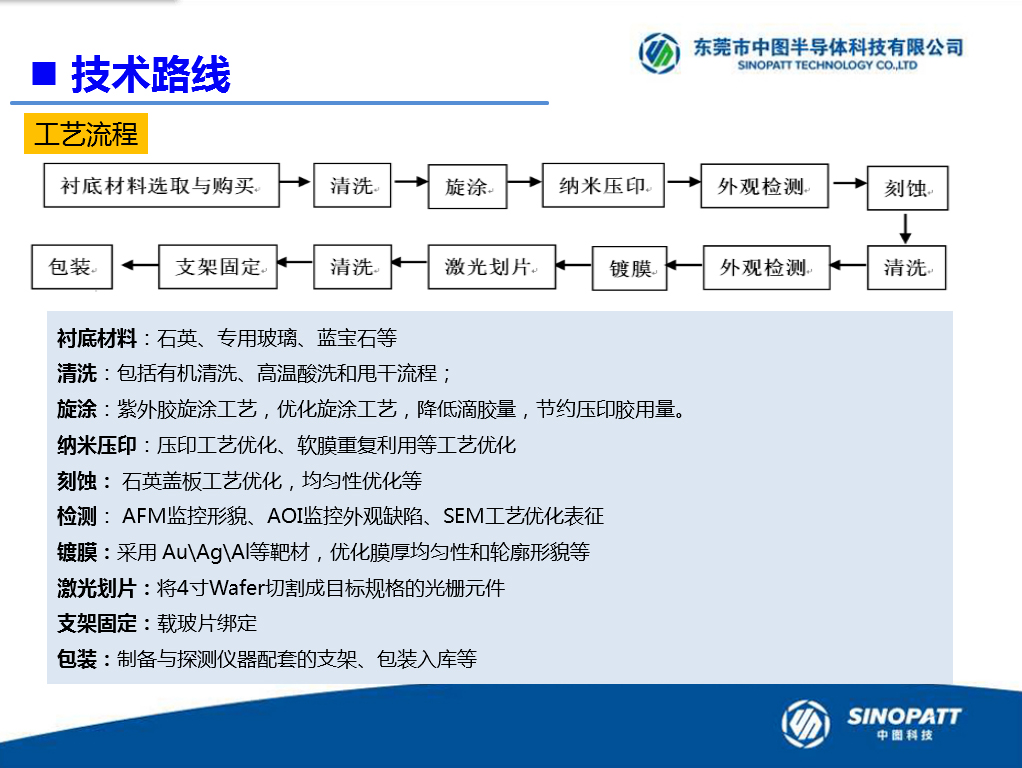

.jpg) 3、納米壓印在SERS芯片中的工藝流程

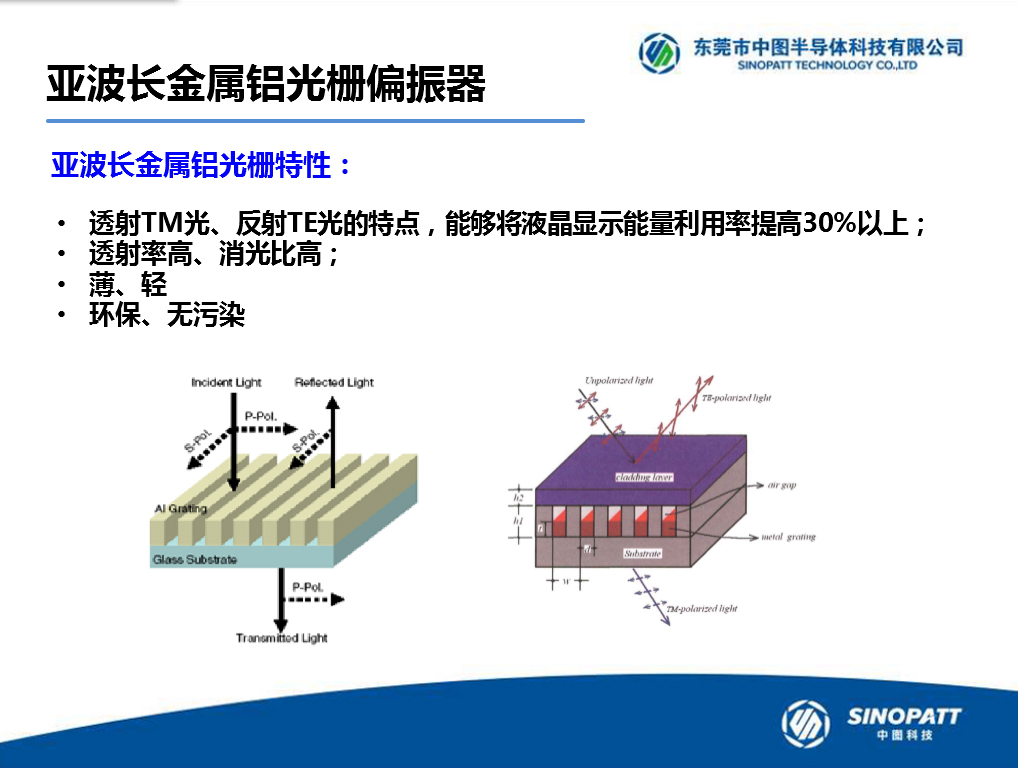

.jpg) 4、亞波長金屬鋁光柵偏振器
.jpg) 趁著培訓機會，現場很多小伙伴紛紛向付博提出疑問，付博也對大家的疑問一一作出解答。
1.我們公司正在進行納米壓印相關產業化的初步嘗試，我想知道在整個中國和全世界范圍內的這個納米壓印的商業化和產業化進行到什么程度？
答：2017年以前納米壓印技術仍停留在實驗室研發階段，真正實現產業化的應用領域比較少，2018年是納米壓印技術走向產業化推廣使用的元年，主要突破是納米壓印在大尺寸PSS生產中，中圖在推進納米壓印技術產業化進程中做出了重大貢獻。
2.目前納米壓印技術有什么缺點？
答：納米壓印的缺點包括：大尺寸壓印模板制備成本高，模板均勻性有待進一步提升；另外，由于納米壓印是接觸式復制技術，在產品缺陷與良率控制方面需要做大量提升的工作。
3.我們公司的納米壓印能做到什么程度？
答：由于涉及到技術保密，相關關鍵信息不能透露。但毋庸置疑的是：中圖科技在推進納米壓印技術產業化中取得了很多關鍵技術突破，為整個行業發展做出了重大貢獻。
最后，再次感謝付博給我們帶來這么專業的課程，也感謝現場小伙伴們的熱情參與，錯過此次培訓的小伙伴可以到公司的公共區Y盤《中圖科技培訓文件共享》自取學習課件哦！ |
